ولي بنظرت سيم لحيم چي بخرم؟لامصب سنگ ميشه نميچسبه
لحيم ساچمه اي خوبه؟
لحیم ساچمه واسه شابلون زدنه ب درد شما نمیخوره خیلی
همون آساهی ک گفتم خیلی خوبه
اگه فلکس هم بخری ک عالی میشه


Ahoora.o

کاربر حرفه‌ای
ارسال‌ها
428
امتیاز
1,741
نام مرکز سمپاد
استعداد های درخشان علامه حلی
شهر
ملایر
سال فارغ التحصیلی
1404
دوباره يه مدار طراحي كردم ببينم نويز ميندازه يا نه...بعد ديدم كه مشكل از هويه است كه ولتاژ ميده به مدار،منم يه سيم برداشتم به در اتاقم بعدش ولتاژ نميده و مدار سالمه،فكر كنم ترانزيستور رو خراب كرد
ولي بنظرت سيم لحيم چي بخرم؟لامصب سنگ ميشه نميچسبه
لحيم ساچمه اي خوبه؟
سیم لحیم ای سی یا فوق العاده خوبه من الان 2 ساله خریدم لامصب نه تموم میشه نه خراب خودشم روغن داره و فقط باید سیم لحیم رو رو هویه بگیری آب میشه:) خیلی هم خوب میچسبه :) اما اگه کلا مدار شما نمی چسپه خب شاید مدارت کثیف شده دلایل کثیفی:
1-چرب بودن مدار ( می تواند از دست یا وروغن لحیم باشد)
2-کثیفی مدار (گرد و خاک و قبار و...)
و... ولی شایع ترینش مشکل از چرب بودن مدار لامصب نشون هم نمی ده.


H.Omani

کاربر فوق‌فعال
ارسال‌ها
95
امتیاز
145
نام مرکز سمپاد
قدوسي
شهر
قم
سال فارغ التحصیلی
1399
سیم لحیم ای سی یا فوق العاده خوبه من الان 2 ساله خریدم لامصب نه تموم میشه نه خراب خودشم روغن داره و فقط باید سیم لحیم رو رو هویه بگیری آب میشه:) خیلی هم خوب میچسبه :) اما اگه کلا مدار شما نمی چسپه خب شاید مدارت کثیف شده دلایل کثیفی:
1-چرب بودن مدار ( می تواند از دست یا وروغن لحیم باشد)
2-کثیفی مدار (گرد و خاک و قبار و...)
و... ولی شایع ترینش مشکل از چرب بودن مدار لامصب نشون هم نمی ده.
اصلا نميچسبه يعني قبلش خشك ميشه مثل سنگ مي افته ولي از مداراي كهنه سيم لحيم بر ميدارم ميچسبه


NEURAE

کاربر خاک‌انجمن‌خورده
عضو مدیران انجمن
ارسال‌ها
1,584
امتیاز
12,617
نام مرکز سمپاد
فرزانگان
شهر
میاندوآب
سال فارغ التحصیلی
1394
دانشگاه
علوم‌ پزشکی تبریز
رشته دانشگاه
دکترای حرفه‌ای پزشکی
سلام. :D برای کسی که در رشته‌ الکترونیک فنی و حرفه‌ای قراره تحصیل کنه بخواییم وسایل ضروری و اولیه‌ی الکترونیک رو بخریم چیا باید خرید؟ کلاً برای شروع و یادگیری و تمرین و کار کردن اما مبتدی! :-?


H.Omani

کاربر فوق‌فعال
ارسال‌ها
95
امتیاز
145
نام مرکز سمپاد
قدوسي
شهر
قم
سال فارغ التحصیلی
1399
اما بنظرم تا وارد رشته نشده نخريد هزينه
سلام. :D برای کسی که در رشته‌ الکترونیک فنی و حرفه‌ای قراره تحصیل کنه بخواییم وسایل ضروری و اولیه‌ی الکترونیک رو بخریم چیا باید خرید؟ کلاً برای شروع و یادگیری و تمرین و کار کردن اما مبتدی! :-?
اضافه است.معمولاً هويه و سيم لحيم و روغن لحيم كاري از ضرورياته


H.Omani

کاربر فوق‌فعال
ارسال‌ها
95
امتیاز
145
نام مرکز سمپاد
قدوسي
شهر
قم
سال فارغ التحصیلی
1399
سلام خوبين؟
يه سوال در مورد مدار داشتم.چجور مداري درست كنم كه هر يك ساعت يك چراغ روشن بشه؟
مثل ساعت


karen.m

کاربر فوق‌حرفه‌ای
عضو کادر مدیریت
مدیر داخلی
عضو مدیران انجمن
ارسال‌ها
638
امتیاز
10,659
نام مرکز سمپاد
شهید بهشتی
شهر
خرم آباد
سال فارغ التحصیلی
1397
اینستاگرام
يه سوال در مورد مدار داشتم.چجور مداري درست كنم كه هر يك ساعت يك چراغ روشن بشه؟
اگه از میکرو استفاده نمیکنی، میتونی یه تایمر با ic 555 درست کنی ، بعد با یه آیسی مث 4017 led هارو درایو کنی


H.Omani

کاربر فوق‌فعال
ارسال‌ها
95
امتیاز
145
نام مرکز سمپاد
قدوسي
شهر
قم
سال فارغ التحصیلی
1399
اگه از میکرو استفاده نمیکنی، میتونی یه تایمر با ic 555 درست کنی ، بعد با یه آیسی مث 4017 led هارو درایو کنی
ميكرو avr,atmeg32مناسبه؟؟
من مدلي كه ميخوام بسازم ١٢تا ديودال اي دي واسه ساعتشمار و ٦٠تا واسه دقيقه شمارشه.و يك دونه ال اي دي واسه ثانيه شمار..


karen.m

کاربر فوق‌حرفه‌ای
عضو کادر مدیریت
مدیر داخلی
عضو مدیران انجمن
ارسال‌ها
638
امتیاز
10,659
نام مرکز سمپاد
شهید بهشتی
شهر
خرم آباد
سال فارغ التحصیلی
1397
اینستاگرام
ميكرو avr,atmeg32مناسبه؟؟
راستش هرچیزی رو با هرچیزی میشه ساخت:)
من شخصا با آردوینو راحت ترم ... avr هم خوبه
وقتی میخوای ساعت بسازی (تایمر نه) راه منطقی اینه ک از یه آیسی ساعت مث ds1307 استفاده کنی
رو اینترنت سرچ بزنی مدارش واسه میکرو/آردیونو هست حتما
میتونی مستقیم ماژولش رو بخری ک با رابط i2c بی دردسر به میکرو وصل میشه:
-----------------------------
این ماژول زمان رو یادش نگه میداره و محاسبه میکنه و میکرو هرموقع خواست باهاش ارتباط میگیره و زمان رو میخونه
باتری بکآپ هم داره ک واضحه
من مدلي كه ميخوام بسازم ١٢تا ديودال اي دي واسه ساعتشمار و ٦٠تا واسه دقيقه شمارشه.و يك دونه ال اي دي واسه ثانيه شمار..
اون ماژول در کنار میکرو/آردوینو کارت رو راه میندازه
ولی باید led هاتو درایو کنی چون هیچ میکرویی اون همه پایه خروجی نداره ک بهش led وصل کنی


H.Omani

کاربر فوق‌فعال
ارسال‌ها
95
امتیاز
145
نام مرکز سمپاد
قدوسي
شهر
قم
سال فارغ التحصیلی
1399
راستش هرچیزی رو با هرچیزی میشه ساخت:)
من شخصا با آردوینو راحت ترم ... avr هم خوبه
وقتی میخوای ساعت بسازی (تایمر نه) راه منطقی اینه ک از یه آیسی ساعت مث ds1307 استفاده کنی
رو اینترنت سرچ بزنی مدارش واسه میکرو/آردیونو هست حتما
میتونی مستقیم ماژولش رو بخری ک با رابط i2c بی دردسر به میکرو وصل میشه:
-----------------------------
این ماژول زمان رو یادش نگه میداره و محاسبه میکنه و میکرو هرموقع خواست باهاش ارتباط میگیره و زمان رو میخونه
باتری بکآپ هم داره ک واضحه

اون ماژول در کنار میکرو/آردوینو کارت رو راه میندازه
ولی باید led هاتو درایو کنی چون هیچ میکرویی اون همه پایه خروجی نداره ک بهش led وصل کنی
نفهميدم

راستش هرچیزی رو با هرچیزی میشه ساخت:)
من شخصا با آردوینو راحت ترم ... avr هم خوبه
وقتی میخوای ساعت بسازی (تایمر نه) راه منطقی اینه ک از یه آیسی ساعت مث ds1307 استفاده کنی
رو اینترنت سرچ بزنی مدارش واسه میکرو/آردیونو هست حتما
میتونی مستقیم ماژولش رو بخری ک با رابط i2c بی دردسر به میکرو وصل میشه:
-----------------------------
این ماژول زمان رو یادش نگه میداره و محاسبه میکنه و میکرو هرموقع خواست باهاش ارتباط میگیره و زمان رو میخونه
باتری بکآپ هم داره ک واضحه

اون ماژول در کنار میکرو/آردوینو کارت رو راه میندازه
ولی باید led هاتو درایو کنی چون هیچ میکرویی اون همه پایه خروجی نداره ک بهش led وصل کنی
ممكنه يكم بيشتر توضيح بديد.من بخش برنامه نويسي مشكل دارم

ا​
ممكنه يكم بيشتر توضيح بديد.من بخش برنامه نويسي مشكل دارم
فهميدم ولي اون بخش آردينو رو نه..آردينو رو چجور برنامه بايد واسش نوشت
نحوه اتصال لامپا


karen.m

کاربر فوق‌حرفه‌ای
عضو کادر مدیریت
مدیر داخلی
عضو مدیران انجمن
ارسال‌ها
638
امتیاز
10,659
نام مرکز سمپاد
شهید بهشتی
شهر
خرم آباد
سال فارغ التحصیلی
1397
اینستاگرام
ممكنه يكم بيشتر توضيح بديد.من بخش برنامه نويسي مشكل دارم
راستش خیلی وقته ازین فضا دورم، احتمالا نمیتونم خوب توضیح بدم

فهميدم ولي اون بخش آردينو رو نه..آردينو رو چجور برنامه بايد واسش نوشت
همون سینتکس c رو داره
سخت نیست ، رو نت بگردی سایتهای خوبی آموزش دارن
-----------
ببین تو ماژول ساعت رو ب آردوینو وصل میکنی : (با i2c ارتباط میگیرن )

بعد تو برنامه میتونی در هر لحظه ساعت رو از ماژول بپرسی و led هاتو کنترول کنی ،
واسه آشنا شدن با برنامه این شاید کمک کنه:

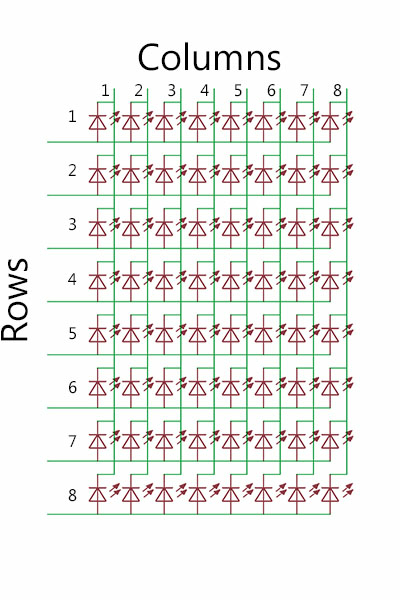

نحوه اتصال لامپا
خب تعداد led هات زیاده ،استفاده از 7segment شاید منطقی تر باشه (هرچند اونم درایور میخواد)
باید لامپارو با شیفت ریجستری مث 74hc595 درایو کنی ، اینجوری:
راه آسون تری ب ذهنم نمیرسه. :)


پیوست ها

H.Omani

کاربر فوق‌فعال
ارسال‌ها
95
امتیاز
145
نام مرکز سمپاد
قدوسي
شهر
قم
سال فارغ التحصیلی
1399
راستش خیلی وقته ازین فضا دورم، احتمالا نمیتونم خوب توضیح بدم


همون سینتکس c رو داره
سخت نیست ، رو نت بگردی سایتهای خوبی آموزش دارن
-----------
ببین تو ماژول ساعت رو ب آردوینو وصل میکنی : (با i2c ارتباط میگیرن )

بعد تو برنامه میتونی در هر لحظه ساعت رو از ماژول بپرسی و led هاتو کنترول کنی ،
واسه آشنا شدن با برنامه این شاید کمک کنه:



خب تعداد led هات زیاده ،استفاده از 7segment شاید منطقی تر باشه (هرچند اونم درایور میخواد)
باید لامپارو با شیفت ریجستری مث 74hc595 درایو کنی ، اینجوری:
مشاهده پیوست 1445
راه آسون تری ب ذهنم نمیرسه. :)
خيلي ممنون اما برنامه نويسيش مشكلمه

راستش خیلی وقته ازین فضا دورم، احتمالا نمیتونم خوب توضیح بدم


همون سینتکس c رو داره
سخت نیست ، رو نت بگردی سایتهای خوبی آموزش دارن
-----------
ببین تو ماژول ساعت رو ب آردوینو وصل میکنی : (با i2c ارتباط میگیرن )

بعد تو برنامه میتونی در هر لحظه ساعت رو از ماژول بپرسی و led هاتو کنترول کنی ،
واسه آشنا شدن با برنامه این شاید کمک کنه:



خب تعداد led هات زیاده ،استفاده از 7segment شاید منطقی تر باشه (هرچند اونم درایور میخواد)
باید لامپارو با شیفت ریجستری مث 74hc595 درایو کنی ، اینجوری:
مشاهده پیوست 1445
راه آسون تری ب ذهنم نمیرسه. :)
ميشه يكي دوتا از دستوراتش رو بهم بگين بنويسم؟

راستش خیلی وقته ازین فضا دورم، احتمالا نمیتونم خوب توضیح بدم


همون سینتکس c رو داره
سخت نیست ، رو نت بگردی سایتهای خوبی آموزش دارن
-----------
ببین تو ماژول ساعت رو ب آردوینو وصل میکنی : (با i2c ارتباط میگیرن )

بعد تو برنامه میتونی در هر لحظه ساعت رو از ماژول بپرسی و led هاتو کنترول کنی ،
واسه آشنا شدن با برنامه این شاید کمک کنه:



خب تعداد led هات زیاده ،استفاده از 7segment شاید منطقی تر باشه (هرچند اونم درایور میخواد)
باید لامپارو با شیفت ریجستری مث 74hc595 درایو کنی ، اینجوری:
مشاهده پیوست 1445
راه آسون تری ب ذهنم نمیرسه. :)
همه سوالا رو بيخيال،،فقط اون ماژول نصب بشه كار تمومه؟يا تعريف بايد كنم


karen.m

کاربر فوق‌حرفه‌ای
عضو کادر مدیریت
مدیر داخلی
عضو مدیران انجمن
ارسال‌ها
638
امتیاز
10,659
نام مرکز سمپاد
شهید بهشتی
شهر
خرم آباد
سال فارغ التحصیلی
1397
اینستاگرام
خيلي ممنون اما برنامه نويسيش مشكلمه
دست کم باید این سری آموزش رو ببینی
خیلی سخت نیست ، چندروز زمان میبره احتمالا
ميشه يكي دوتا از دستوراتش رو بهم بگين بنويسم؟
کدی ک تو این لینک بود رو یه نگاه بنداز:

فقط اون ماژول نصب بشه كار تمومه؟يا تعريف بايد كنم
کتاب خونه اش رو فراخونی میکینی ، بعد با یه دستور یه خطی ، زمان فعلی رو تو یه متغیر میریزی
بعد میتونی از رو اون متغیر ، ساعت و دقیقه و ثانیه رو بدست بیاری
اون لینک رو ببینی متوجه میشی


H.Omani

کاربر فوق‌فعال
ارسال‌ها
95
امتیاز
145
نام مرکز سمپاد
قدوسي
شهر
قم
سال فارغ التحصیلی
1399
دست کم باید این سری آموزش رو ببینی
خیلی سخت نیست ، چندروز زمان میبره احتمالا

کدی ک تو این لینک بود رو یه نگاه بنداز:


کتاب خونه اش رو فراخونی میکینی ، بعد با یه دستور یه خطی ، زمان فعلی رو تو یه متغیر میریزی
بعد میتونی از رو اون متغیر ، ساعت و دقیقه و ثانیه رو بدست بیاری
اون لینک رو ببینی متوجه میشی
ممنون...آي سي نياز به پروگرام كردن داره؟
